Considerando que conectar una red de ordenadores era hasta hace poco, un lujo para muchas empresas y organizaciones, el auge en la popularidad de Internet y la necesidad competitiva para acceder a la información de forma instantánea, lo ha hecho obligatorio. Adicionalmente, la madurez de la tecnología de las redes, le ha convertido ahora en un medio más fidedigno y por consiguiente más deseable como un reemplazo para otros mecanismos propietarios o para tecnologías de comunicaciones más lentas en los entornos corporativos. Esta guía didáctica se centra en las tecnologías Ethernet y Fast Ethernet y cómo pueden ser usadas para alcanzar los objetivos de la informática que exige la empresa moderna.
Las redes son conjuntos de ordenadores independientes que se comunican entre si a través de un medio de red compartido. Las redes de área local son aquellas que conectan una red de ordenadores normalmente confinadas en un área geográfica, como un solo edificio o un campus de la universidad. Las LAN, sin embargo, no son necesariamente simples de planificar, ya que pueden unir muchos centenares de ordenadores y pueden ser usadas por muchos miles de usuarios. El desarrollo de varias normas de protocolos de red y medios físicos han hecho posible la proliferación de LAN's en grandes organizaciones multinacionales, aplicaciones industriales y educativas.
A menudo una red se localiza en situaciones físicas múltiples. Las redes de área extensa conectan múltiples redes LAN que están geográficamente dispersas. Esto se realiza conectando las diferentes LAN's mediante servicios que incluyen líneas telefónicas alquiladas (punto a punto), líneas de teléfono normales con protocolos síncronos y asíncronos, enlaces vía satélite, y servicios portadores de paquetes de datos.
Con el meteórico auge en demanda para la conectividad, Internet se ha convertido en la autopista de comunicaciones para millones de usuarios. Internet fue usado inicialmente por el ejército y las instituciones académicas, pero ahora es un cauce de información completo para cualquiera, en todas las formas de información y comercio. Los sitios World Wide Web (WWW) de Internet proporcionan ahora recursos personales, educativos, políticos y económicos a cada esquina del planeta.
Con los avances hechos en software basado en navegadores para Internet, hay ahora un fenómeno denominado Intranet que han desarrollado corporaciones y otras organizaciones privadas. Una Intranet es una red privada que utiliza herramientas del tipo de Internet, pero disponible sólo dentro de esa organización. Una Intranet permite un modo de acceso fácil a información corporativa para los empleados a través del mismo tipo de herramientas que emplean para moverse fuera de la compañía.
Ethernet es la capa física más popular la tecnología LAN usada actualmente. Otros tipos de LAN incluyen Token Ring, Fast Ethernet, FDDI, ATM y LocalTalk. Ethernet es popular porque permite un buen equilibrio entre velocidad, costo y facilidad de instalación. Estos puntos fuertes, combinados con la amplia aceptación en el mercado y la habilidad de soportar virtualmente todos los protocolos de red populares, hacen a Ethernet la tecnología ideal para la red de la mayoría los usuarios de la informática actual. La norma de Ethernet fue definida por el Instituto para los Ingenieros Eléctricos y Electrónicos (IEEE) como IEEE Standard 802.3. Adhiriéndose a la norma de IEEE, los equipo y protocolos de red pueden interoperar eficazmente.
Para redes Ethernet que necesitan mayores velocidades, se estableció la norma Fast Ethernet (IEEE 802.3u). Esta norma elevó los límites de 10 Megabits por segundo (Mbps.) de Ethernet a 100 Mbps. con cambios mínimos a la estructura del cableado existente. Hay tres tipos de Fast Ethernet: 100BASE-TX para el uso con cable UTP de categoría 5, 100BASE-FX para el uso con cable de fibra óptica, y 100BASE-T4 que utiliza un par de cables más para permitir el uso con cables UTP de categoría 3. La norma 100BASE-TX se ha convertido en la más popular debido a su íntima compatibilidad con la norma Ethernet 10BASE-T. En cada punto de la red se debe determinar el número de usuarios que realmente necesitan las prestaciones más altas, para decidir que segmentos del troncal necesitan ser específicamente reconfigurados para 100BASE-T y seleccionar el hardware necesario para conectar dichos segmentos "rápidos" con los segmentos 10BASE-T existentes.
Los protocolos de red son normas que permiten a los ordenadores comunicarse. Un protocolo define la forma en que los ordenadores deben identificarse entre si en una red, la forma en que los datos deben transitar por la red, y cómo esta información debe procesarse una vez que alcanza su destino final. Los protocolos también definen procedimientos para gestionar transmisiones o "paquetes" perdidos o dañados. IPX (para Novell NetWare), TCP/IP (para UNIX, WindowsNT, Windows 95/98 y otras plataformas), DECnet (para conectar una red de ordenadores Digital), AppleTalk (para los ordenadores Macintosh), y NetBIOS/NetBEUI (para redes LAN Manager y WindowsNT) son algunos de los protocolos más populares en la actualidad.
Aunque cada protocolo de la red es diferente, todos pueden compartir el mismo cableado físico. Este concepto es conocido como "independencia de protocolos," lo que significa que dispositivos que son compatibles en las capas de los niveles físico y de datos permiten al usuario ejecutar muchos protocolos diferentes sobre el mismo medio físico.
Una parte importante en el diseño e instalación de una red Ethernet es la correcta selección del medio físico apropiado al entorno existente. Actualmente, se emplean, básicamente, cuatro tipos de cableados o medios físicos: coaxial grueso ("thickwire") para redes 10BASE5, coaxial fino ("thinwire") para redes 10BASE2, par trenzado no apantallado (UTP) para redes 10BASE-T o 100Base-TX y fibra óptica para redes 10BASE-FL o 100BASE-FX. Esta amplia variedad de medios físicos refleja la evolución de Ethernet y la flexibilidad de la tecnología.
Cada tipo tiene sus ventajas e inconvenientes. La adecuada selección del tipo de medio apropiado para cada caso, evitará costes de recableado, según vaya creciendo la red.
El cable coaxial grueso o Ethernet 10Base-5, se empleaba, generalmente, para crear grandes troncales ("backbones"). Un troncal une muchos pequeños segmentos de red en una gran LAN. El cable coaxial grueso es un troncal excelente porque puede soportar muchos nodos en una topología de bus y el segmento puede ser muy largo. Puede ir de un grupo de trabajo al siguiente, donde las redes departamentales pueden ser interconectadas al troncal. Un segmento de cable coaxial grueso puede tener hasta 500 metros de longitud y máximo de 100 nodos conectados.
El cable coaxial grueso es pesado, rígido, caro y difícil de instalar. Sin embargo es inmune a niveles corrientes de ruido eléctrico, lo que ayuda a la conservación de la integridad de las señales de la red. El cable no ha de ser cortado para instalar nuevos nodos, sino "taladrado" con un dispositivo comúnmente denominado "vampiro". Los nodos deben de ser espaciados exactamente en incrementos de 2.5 metros para prevenir la interferencia de la señales. Debido a esta combinación de ventajas e inconvenientes, el cable coaxial grueso es más apropiado, aunque no limitado a, aplicaciones de troncal.
El cable coaxial fino, o Ethernet 10Base-2, ofrece muchas de las ventajas de la topología de bus del coaxial grueso, con un coste menor y una instalación más sencilla. El cable coaxial fino es considerablemente más delgado y más flexible, pero sólo puede soportar 30 nodos, cada uno separado por un mínimo de 0.5 metros, y cada segmento no puede superar los 185 metros. Aún sujeto a estas restricciones, el cable coaxial fino puede ser usado para crear troncales, aunque con menos nodos.
Un segmento de cable coaxial fino esta compuesto por muchos cables de diferentes longitudes, cada uno con un conector de tipo BNC en cada uno de los extremos. Cada cable se conecta al siguiente con un conector de tipo "T", donde se necesita instalar un nodo.
Los nodos pueden ser conectados o desconectados de la "T", según se requiera, sin afectar al resto de la red. El cable coaxial fino es una solución de bajo coste, reconfigurable, y la topología de bus le hace atractivo para pequeñas redes, redes departamentales, pequeños troncales, y para interconectar pocos nodos en una sola habitación, como en un laboratorio.
El cable de par trenzado no apantallado, o UTP, ofrece muchas ventajas respecto de los cables coaxiales, dado que los coaxiales son ligeramente caros y requieren algún cuidado durante la instalación. El cable UTP es similar, o incluso el mismo, al cable telefónico que puede estar instalado y disponible para la red en muchos edificios.
Hoy, los esquemas de instalación de cableado más populares son 10BASE-T y 100BASE-TX, tanto con cable de par trenzado de tipo apantallado como sin apantallar (STP y UTP, respectivamente). Como hemos dicho es un cable similar al telefónico y existe una gran variedad de calidades; a mejor calidad, mejores prestaciones. El cable de Categoría 5 es el de mejor calidad, más caro y ofrece soporte para la transmisión de hasta 100 Mbps. (megabits por segundo). Los cables de Categoría 4 y Categoría 3 son menos caros, pero no pueden soportar las mismas velocidades para la transmisión de los datos, como 10 Mbps. (10Base-T). La norma 100BASE-T4 permite soportar Ethernet a 100 Mbps. sobre cable de Categoría 3, pero éste es un esquema torpe y por consiguiente 100BASE-T4 ha visto muy limitada su popularidad.
El cable de Categoría 4 soporta velocidades de hasta 20 Mbps., y el de Categoría 3 de hasta 16 Mbps. Los cables de Categoría 1 y 2, los más asequibles, fueron diseñados principalmente para aplicaciones de voz y transmisiones de baja velocidad (menos de 5 Mbps.), y no deben de ser usados en redes 10Base-T.
Los segmentos UTP están limitados a 100 metros.
Para las aplicaciones especializadas son populares los segmentos Ethernet de fibra óptica, o 10BASE-FL. El cable de fibra óptica es más caro, pero es inestimable para las situaciones donde las emisiones electrónicas y los riesgos medioambientales son una preocupación. El cable de fibra óptica puede ser útil en áreas donde hay grandes cantidades de interferencias electromagnética, como en la planta de una fábrica.
La norma Ethernet permite segmentos de cable de fibra óptica de dos kilómetros de longitud, haciendo Ethernet a fibra óptica perfecto para conectar nodos y edificios que de otro modo no podrían ser conectados con cableados de cobre.
Una inversión en cableado de fibra óptica puede ser algo revalorizable, dado que según evolucionan las tecnologías de redes, y aumenta la demanda de velocidad, se puede seguir utilizando el mismo cableado, evitando nuevos gastos de instalación.

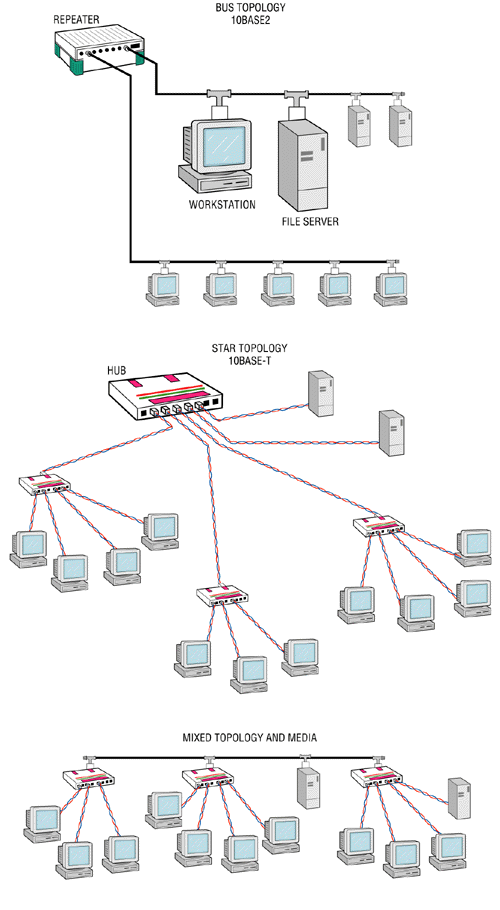

Se diseñan redes Ethernet típicamente en dos configuraciones generales o topologías: "bus" y "estrella". Estas dos topologías definen cómo se conectan entre sí los "nodos". Un nodo es un dispositivo activo conectado a la red, como un ordenador o una impresora. Un nodo también puede ser dispositivo o equipo de la red como un concentrador, conmutador o un router. Una topología de bus consiste en que los nodos se unen en serie con cada nodo conectado a un cable largo o bus. Muchos nodos pueden conectarse en el bus y pueden empezar la comunicación con el resto de los nodos en ese segmento del cable. Una rotura en cualquier parte del cable causará, normalmente, que el segmento entero pase a ser inoperable hasta que la rotura sea reparada. Como ejemplos de topología de bus tenemos 10BASE-2 y 10BASE-5.
10BASE-T Ethernet y Fast Ethernet conectan una red de ordenadores mediante una topología de estrella. Generalmente un ordenador se sitúa a un extremo del segmento, y el otro extremo se termina en una situación central con un concentrador. La principal ventaja de este tipo de red es la fiabilidad, dado que si uno de los segmentos "punto a punto" tiene una rotura, afectará sólo a los dos nodos en ese eslabón. Otros usuarios de los ordenadores de la red continuarán operando como si ese segmento no existiera.
Ethernet es un medio compartido, por lo que hay reglas para enviar los paquetes para evitar conflictos y proteger la integridad de los datos. Los nodos en una red Ethernet envían paquetes cuando ellos determinan que la red no está en uso. Es posible que dos nodos en situaciones diferentes pudieran intentar enviar datos al mismo tiempo. Cuando ambos PC's están transfiriendo un paquete, al mismo tiempo, a la red, se producirá una colisión.
Minimizar colisiones es un elemento crucial en la planificación y funcionamiento de las redes. El aumento de las colisiones son, a menudo, el resultado de demasiados usuarios en la red, lo que produce mucha disputa por el ancho de banda de la red. Esto provoca el detrimento de las prestaciones de la red desde el punto de vista de los usuarios. Segmentando la red, es decir, dividiéndola en pedazos diferentes unidos lógicamente por un puente o conmutador, es una manera de reducir la saturación en una red.
La traducción de las normas y tecnologías que hemos descrito anteriormente se convierten en productos específicos que los administradores de las redes usan para construirlas. El texto siguiente explica los productos clave necesarios para construir una red Ethernet.
Para conectar nodos a los diversos medios físicos Ethernet se usan transceptores. La mayoría de los ordenadores y tarjetas de interfaz de red incorporan, en su electrónica, un transceptor 10BASE-T o 10BASE2, permitiéndoles ser conectados directamente a Ethernet sin requerir un transceptor externo. Otros dispositivos compatibles Ethernet, más viejos, incorporan un conector AUI para permitir al usuario conectarlo a cualquier medio físico, a través de un transceptor externo. El conector AUI consiste en un conector de tipo DB de 15 pines, hembra en el lado del ordenador, macho en el lado del transceptor. Los cables coaxiales gruesos (10BASE5) también usan transceptores para permitir las conexiones.
Para las redes Fast Ethernet, se desarrolló una interfaz llamada MII (Media Independent Interface o interfaz independiente de medios) para ofrecer un modo flexible de soportar medios de 100 Mbps. MII es un modo popular de conectar enlaces 100BASE-FX a los dispositivos Fast Ethernet basados en cobre.
Para conectar un PC a una red, se emplean tarjetas de interfaz de red, normalmente llamadas NIC (Network Interface Card). El NIC proporciona una conexión física entre el cable de la red y el bus interno del ordenador. Diferentes ordenadores, tienen arquitecturas de bus diferentes. Los buses PCI master normalmente son más frecuentes en PC's 486/Pentium y las ranuras de expansión ISA se encuentran en 386 y ordenadores personales más viejos.
Los repetidores se emplean para conectar dos o más segmentos Ethernet de cualquier tipo de medio físico. Según los segmentos exceden el máximo número de nodos o la longitud máxima, la calidad de las señales empieza a deteriorarse. Los repetidores proporcionan la amplificación y resincronización de las señales necesarias para conectar los segmentos. Al partir un segmento en dos o más subsegmentos, permitimos a la red continuar creciendo. Una conexión de repetidor cuenta en el límite del número total de nodos de cada segmento. Por ejemplo, un segmento de cable coaxial fino puede tener 185 metros de longitud y hasta 29 nodos o estaciones y un repetidor, ya que el número total de nodos es de 30 por segmento. Un segmento de cable coaxial grueso puede tener 500 metros, 98 nodos y 2 repetidores (para un total de 100 nodos por segmento).
Los repetidores Ethernet son necesarios en las topologías de estrella. Como hemos indicado, una red con sólo dos nodos está limitada. Un repetidor de par trenzado permite a diversos segmentos "punto a punto" unirse en una sola red. Un extremo del enlace punto a punto se conecta al repetidor y el otro al ordenador con un transceptor. Si el repetidor está conectado al troncal, entonces todos los ordenadores conectados en los extremos de los segmentos de par trenzado pueden comunicar con todos los servidores del troncal.
Los repetidores también monitorizan todos los segmentos conectados para verificar que la red funciona correctamente. Cuando algo falla en un determinado segmento, por ejemplo se produce una rotura, todos los segmentos Ethernet puede quedar inoperantes. Los repetidores limitan el efecto de estos problemas, a la sección de cable rota, "segmentando" la red, desconectando el segmento problemático y permitiendo al resto seguir funcionando correctamente. La avería de un segmento en una red punto a punto, habitualmente, sólo desactivará un ordenador, lo que en una topología de bus ocasionaría la desactivación de todos los nodos del segmento.
Al igual que los diferentes medios de Ethernet tienen diferentes limitaciones, los grandes segmentos creados con repetidores y múltiples segmentos, también tienen restricciones. Estas restricciones, generalmente tienen que ver con los requisitos de sincronización. A pesar de que las señales eléctricas que circulan por los medios Ethernet, viajan a cerca de la velocidad de la luz, aún requieren un tiempo finito para viajar de un extremo de una gran red a otro. Las normas Ethernet asumen que no va a llevar más de un determinado tiempo para que una señal sea propagada entre los extremos más alejados de la red. Si la red es excesivamente grande, esta presunción no se cumple, y la red no funcionará correctamente. Los problemas de sincronización no pueden ser tomados a la ligera. Cuando las normas Ethernet son violadas, se pierden los paquetes, las prestaciones de la red se ven afectadas, y las aplicaciones se enlentecen y pueden fallar.
Las especificaciones IEEE 802.3 describen las reglas para el número máximo de repetidores que pueden ser usados en una configuración. El número máximo de repetidores que pueden encontrarse en el camino de transmisión entre dos nodos es de cuatro; el máximo número de segmentos de red entre dos nodos es cinco, con la restricción adicional de que no más de tres de esos cinco segmentos pueden tener otras estaciones de red conectadas a ellos (los otros segmentos deben de ser enlaces entre repetidores, que simplemente conectan repetidores). Estas reglas son determinadas por cálculos de las máximas longitudes de cables y retardos de repetidores. Las redes que las incumplen puede que aún funcionen, pero están sujetas a fallos esporádicos o problemas frecuentes de naturaleza indeterminada. Además, usando repetidores, simplemente extendemos la red a un tamaño mayor. Cuando esto ocurre, el ancho de banda de la red puede resultar un problema; en este caso, los puentes, conmutadores y encaminadores pueden usarse para particionar una gran red en segmentos más pequeños que operan más eficazmente.
Los concentradores son, en definitiva, repetidores para cableado de par trenzado.
Un concentrador, al igual que un repetidor, toma cualquier señal entrante y la repite hacia todos los puertos. Si el concentrador se conecta al troncal, entonces todos los ordenadores situados al final de los segmentos del par trenzado pueden comunicarse con todos los servidores en el troncal.
Lo más importante a resaltar sobre los concentradores es que sólo permiten a los usuarios compartir Ethernet. Una red de repetidores es denominada "Ethernet compartido", lo que implica que todos los miembros de la red están contendiendo por la transmisión de datos hacia una sola red (dominio de colisión). Esto significa que miembros individuales de una red compartida sólo consiguen un porcentaje del ancho de banda de red disponible. El número y tipo de concentradores en cualquier dominio de colisión para Ethernet 10 Mbps. está limitado por las reglas siguientes:
|
Si el diseño de la red viola estas reglas por el número de repetidores, entonces paquetes perdidos o excesivos paquetes reenviados pueden retardar la actuación de la red y crear problemas para las aplicaciones. Como hemos dicho, Ethernet esta sujeto a la regla "5-4-3" para la instalación de repetidores: la red puede tener sólo cinco segmentos conectados; puede usar sólo cuatro repetidores; y de los cinco segmentos, sólo tres pueden tener usuarios conectados a ellos; los otros dos deben ser enlaces entre repetidores.
Fast Ethernet ha modificado las reglas de repetidores, dado que el tamaño del paquete mínimo tarda menos tiempo para transmitirse que en Ethernet. En redes de Fast Ethernet, hay dos clases de repetidores, Clase I y Clase II. La tabla siguiente es la distancia (diámetro) característica para combinaciones de estos tipos de repetidores Ethernet:
|
||||||||||||||||||
