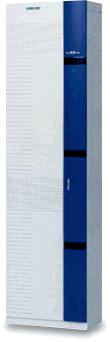

Sistemas de Transmisión SDH LightRacer
Entre su avanzadas características destacan:
 | Multiplexores síncronos para redes STM-1, 4 y 16. |
| LightRacer es el producto estrella de multiplexores SDH de Samsung, que proporciona sistemas integrales de transporte para redes de acceso local, metropolitano y enlaces. |
| Solución efectiva en coste y flexible medio de crecimiento, con tecnología puntera. |
| Gestión integrada. |
| Opción idónea para la integración con tecnologías existentes de transmisión o para la construcción de una red completamente nueva, extendida en toda la nación. |
Especificaciones Técnicas |
||
| LRS-1/4 | LRS-16 | |
| INTERFACES AGREGADAS DE RED | STM-1 ITU-T G.957 S-1.1, L-1.2 interfaz óptica y eléctrica STM-4 G.957 S-4.1, L-4.1, L-4.2 interfaz óptica |
STM-16 G.957 S-16.1, L-16.1, L-16.2 interfaz óptica |
| GANANCIA OPTICA | STM-1 1310nm short & long haul-20 db 1550nm long haul-30 db STM-4 1310nm short & long haul-12 db 1550nm long haul-24 db |
STM-16 1310nm short & long haul-12 db 1550nm long haul-20 db |
| PROTECCION DE LA RED | Protección de línea STM-N (1+1 no reversible) Protección de rutas unidireccional (PPS) no reversible |
-- |
| SEGURIDAD LASER | Apagado automático del láser (ALS) | -- |
| GRANULARIDAD DE CONMUTACION PPS | VC12, VC3, VC4 | VC4 |
| INTERFACES TRIBUTARIAS | Protección 2.048 Mbps. PDH 1:n reversible 34.368 Mbps. PDH 1:n reversible 139.264 Mbps. PDH 1:n reversible o 1:1 no reversible STM-1 (155.520 Mbps.) - interfaz eléctrica 1:n reversible - interfaz óptica 1:1 no reversible |
Protección 139.264 Mbps. PDH 1:n reversible o STM-1 (155.520 Mbps.) - interfaz eléctrica 1:n reversible - interfaz óptica 1:1 no reversible STM-4 (622.080 Mbps.) 1:1 no reversible |
| CAPACIDAD SINCRONA | 2Mbx63Ch Equivalente en LRS-1 2Mbx12Ch Equivalente o 14Mbx4Ch en LRS-4 (media matriz) 2Mbx262Ch Equivalente de 140Mbx4Ch en LRS-4 (matriz completa) |
140Mbx16Ch Equivalente |
| GRANULARIDAD CONEXION CRUZADA | VC12, VC3, VC4 | VC4 |
| CONFIGURACIONES DE EQUIPAMIENTO | Terminal, ADM lineal, anillo ADM, concentrador ADM, regenerador | Terminal, ADM lineal, anillo ADM, regenerador |
| SINCRONIZACION EXTERNA | Entradas dobles para señal de reloj de 2.048 MHz o de
datos de 2.048 Mbps. (ITU-T G.703) Protección 1+1 para sincronización de fuentes de tiempo Doble salida de reloj para sincronización de dispositivos externos (2.048 MHz ITU-T G.703) |
-- |
| OPCIONES DE SINCRONIZACION | Externa, línea STM-N, 2Mb tributario hold over, libre (interna) | Externa, línea STM-N, 2Mb tributario hold over, libre (interna) |
| INTERFACES DE GESTION | Interfaz Q3 (red Ethernet y X.25) para LightView F-interfaz (RS232) para CIT |
-- |
| ACCESO OVERHEAD | E1, E2, F1-F3, D4-D12 | -- |
| DIMENSIONES DEL RACK | ETS 300 116-3 2200x500x300 mm | -- |
| DIMENSIONES DEL SISTEMA | ETS 300 119-4 625x450x285 mm | ETS 300 119-4 1000x450x285 mm |
| REQUISITOS DE ALIMENTACION | -36 a -72 VDC (nominal -48 a -60 VDC) doble alimentación DC |
-- |
| COMPATIBILIDAD ELECTROMAGNETICA | Las emisiones cumplen las normas ETS 300 386-1 Descarga electrostática: IEC 801-2 Nivel 2 y Nivel 4 |
-- |
| TEMPERATURA Y HUMEDAD | ETS 300 019 Clase 3.1 Operación: 0-45°C - 20-95% sin condensación Almacenamiento: -30-80°C - 20-95% sin condensación |
-- |
