Tutorial:

Frame Relay

Introducción:

Frame Relay comenzó como un movimiento a partir del mismo grupo de normalización que dio lugar a X.25 y RDSI: El ITU (entonces CCITT). Sus especificaciones fueron definidas por ANSI, fundamentalmente como medida para superar la lentitud de X.25, eliminando la función de los conmutadores, en cada "salto" de la red. X.25 tiene el grave inconveniente de su importante "overhead" producido por los mecanismos de control de errores y de flujo.

Hasta hace relativamente poco tiempo, X.25 se ha venido utilizando como medio de comunicación para datos a través de redes telefónicas con infraestructuras analógicas, en las que la norma ha sido la baja calidad de los medios de transmisión, con una alta tasa de errores. Esto justificaba los abundantes controles de errores y sus redundantes mecanismos para el control de flujo, junto al pequeño tamaño de los paquetes. En resumen, se trataba de facilitar las retransmisiones para obtener una comunicación segura.

Frame Relay, por el contrario, maximiza la eficacia, aprovechándose para ello de las modernas infraestructuras, de mucha mayor calidad y con muy bajos índices de error, y además permite mayores flujos de información.

Frame Relay se define, oficialmente, como un servicio portador RDSI de banda estrecha en modo de paquetes, y ha sido especialmente adaptado para velocidades de hasta 2,048 Mbps., aunque nada le impide superarlas.

Frame Relay proporciona conexiones entre usuarios a través de una red pública, del mismo modo que lo haría una red privada con circuitos punto a punto. De hecho, su gran ventaja es la de reemplazar las líneas privadas por un sólo enlace a la red. El uso de conexiones implica que los nodos de la red son conmutadores, y las tramas deben de llegar ordenadas al destinatario, ya que todas siguen el mismo camino a través de la red.

Tecnología:

Las redes Frame Relay se construyen partiendo de un equipamiento de usuario que se encarga de empaquetar todas las tramas de los protocolos existentes en una única trama Frame Relay. También incorporan los nodos que conmutan las tramas Frame Relay en función del identificador de conexión, a través de la ruta establecida para la conexión en la red.

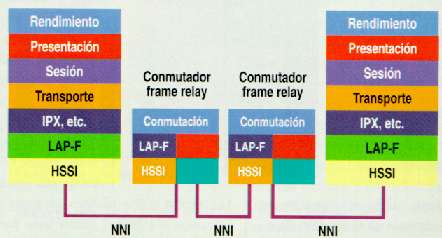

Estructura OSI de la red Frame Relay
Estructura OSI de la red Frame Relay

Este equipo se denomina FRAD o "Ensamblador/Desensamblador Frame Relay" (Frame Relay Assembler/Disassembler) y el nodo de red se denomina FRND o "Dispositivo de Red Frame Relay" (Frame Relay Network Device).

Las tramas y cabeceras de Frame Relay pueden tener diferentes longitudes, ya que hay una gran variedad de opciones disponibles en la implementación, conocidos como anexos a las definiciones del estándar básico.

Formato Frame Relay
La información transmitida en una trama Frame Relay puede oscilar entre 1 y 8.250 bytes, aunque por defecto es de 1.600 bytes.

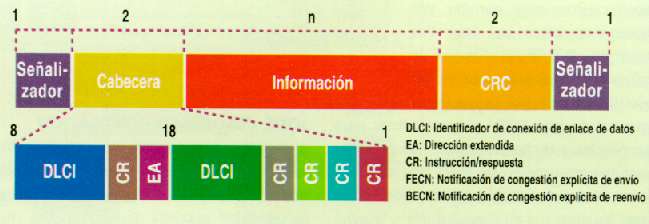

Célula Frame Relay

Lo más increíble de todo, es que, a pesar del gran número de formas y tamaños Frame Relay funciona perfectamente, y ha demostrado un muy alto grado de interoperatibilidad entre diferentes fabricantes de equipos y redes. Ello es debido a que, sean las que sean las opciones empleadas por una determinada implementación de red o equipamiento, siempre existe la posibilidad de "convertir" los formatos de Frame Relay a uno común, intercambiando así las tramas en dicho formato.

En Frame Relay, por tanto, los dispositivos del usuario se interrelacionan con la red de comunicaciones, haciendo que sean aquellos mismos los responsables del control de flujo y de errores. La red sólo se encarga de la transmisión y conmutación de los datos, así como de indicar cual es el estado de sus recursos. En el caso de errores o de saturación de los nodos de la red, los equipos del usuario solicitarán el reenvío (al otro extremo) de las tramas incorrectas y si es preciso reducirán la velocidad de transmisión, para evitar la congestión.

Las redes Frame Relay son orientadas a conexión, como X.25, SNA e incluso ATM. El identificador de conexión es la concatenación de dos campos HDLC (High-level Data Link Control), en cuyas especificaciones originales de unidad de datos (protocolo de la capa 2), se basa Frame Relay. Entre los dos campos HDLC que forman el "identificador de conexión de enlace de datos" o DLCI (Data Link Connection Identifier) se insertan algunos bits de control (CR y EA).

A continuación se añaden otros campos que tienen funciones muy especiales en las redes Frame Relay. Ello se debe a que los nodos conmutadores Frame Relay carecen de una estructura de paquetes en la capa 3, que por lo general es empleada para implementar funciones como el control de flujo y de la congestión de la red, y que estas funciones son imprescindibles para el adecuado funcionamiento de cualquier red.

Los tres más esenciales son DE o "elegible para ser rechazada" (Discard Eligibility), FECN o "notificación de congestión explícita de envío" (Forward Explicit Congestion Notification), y BECN o "notificación de congestión explícita de reenvío" (Backward Explicit Congestion Notification). El bit DE es usado para identificar tramas que pueden ser rechazadas en la red en caso de congestión. FECN es usado con protocolos de sistema final que controlan el flujo de datos entre en emisor y el receptor, como el mecanismo "windowing" de TCP/IP; en teoría, el receptor puede ajustar su tamaño de "ventana" en respuesta a las tramas que llegan con el bit FECN activado. BECN, como es lógico, puede ser usado con protocolos que controlan el flujo de los datos extremo a extremo en el propio emisor.

Según esto, la red es capaz de detectar errores, pero no de corregirlos (en algunos casos podría llegar tan solo a eliminar tramas).

No se ha normalizado la implementación de las acciones de los nodos de la red ni del emisor/receptor, para generar y/o interpretar estos tres bits. Por ejemplo, TCP/IP no tiene ningún mecanismo que le permita ser alertado de que la red Frame Relay esta generando bits FECN ni de como actuar para responder a dicha situación. Las acciones y funcionamiento de las redes empleando estos bits son temas de altísimo interés y actividad en el "Frame Relay Forum" (equivalente en su misión y composición al "ATM Forum").

Frame Relay también ha sido denominado "tecnología de paquetes rápidos" (fast packet technology) o "X.25 para los 90´", y esto es cierto en gran medida.

El protocolo X.25 opera en la capa 3 e inferiores del modelo OSI, y mediante la conmutación de paquetes, a través de una red de conmutadores, entre identificadores de conexión. En cada salto de la red X.25 se verifica la integridad de los paquetes y cada conmutador proporciona una función de control de flujo. La función de control de flujo impide que un conmutador X.25 no envíe paquetes a mayor velocidad de la que el receptor de los mismos sea capaz de procesarlos. Para ello, el conmutador X.25 receptor no envía inmediatamente la señal de reconocimiento de los datos remitidos, con lo que el emisor de los mismos no envía más que un determinado número de paquetes a la red en un momento dado.

Frame Relay realiza la misma función, pero partiendo de la capa 2 e inferiores. Para ello, descarta todas las funciones de la capa 3 que realizaría un conmutador de paquetes X.25, y las combina con las funciones de trama. La trama contiene así al identificador de conexión, y es transmitida a través de los nodos de la red en lugar de realizar una "conmutación de paquetes".

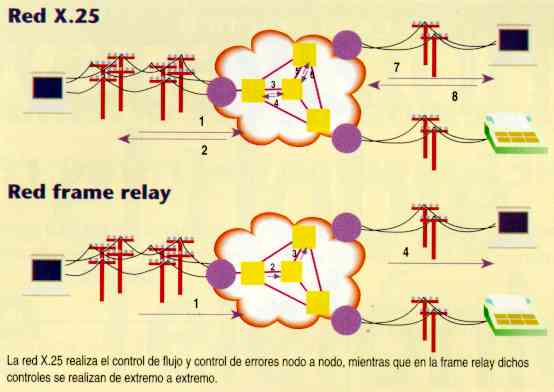

Diferencia entre X.25 y Frame Relay
Lógicamente, todo el control de errores en el contenido de la trama, y el control de flujo, debe de ser realizado en los extremos de la comunicación (nodo origen y nodo destino). La conmutación de paquetes en X.25, un proceso de 10 pasos, se convierte en uno de 2 pasos, a través de la transmisión de tramas.

Un caso práctico:

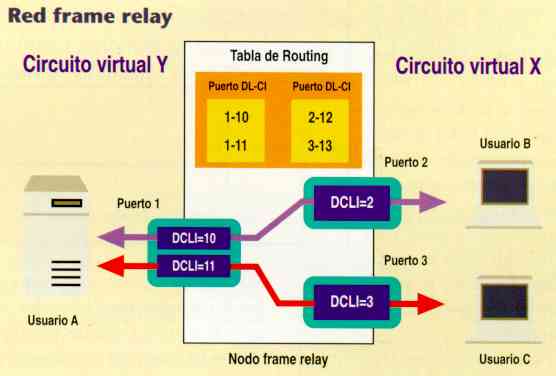

Caso Práctico de red Frame Relay

Si el usuario "A" desea una comunicación con el usuario "B", primero establecerá un Circuito Virtual (VC o Virtual Circuit), que los una. La información a ser enviada se segmenta en tramas a las que se añade el DLCI.

Una vez que las tramas son entregadas a la red, son conmutadas según unas tablas de enrutamiento que se encargan de asociar cada DLCI de entrada a un puerto de salida y un nuevo DLCI.

En destino, las tramas son reensambladas.

En la actualidad las redes públicas sólo ofrecen Circuitos Virtuales Permanentes (PVC o Permanent Virtual Circuit). En el futuro podremos disponer de Circuitos Virtuales Conmutados (SVC o Switched Virtual Circuit), según los cuales el usuario establecerá la conexión mediante protocolos de nivel 3, y el DLCI será asignado dinámicamente.

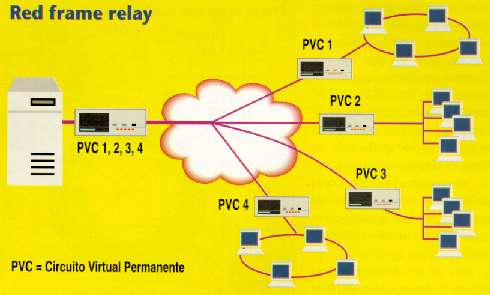

Red Frame Relay

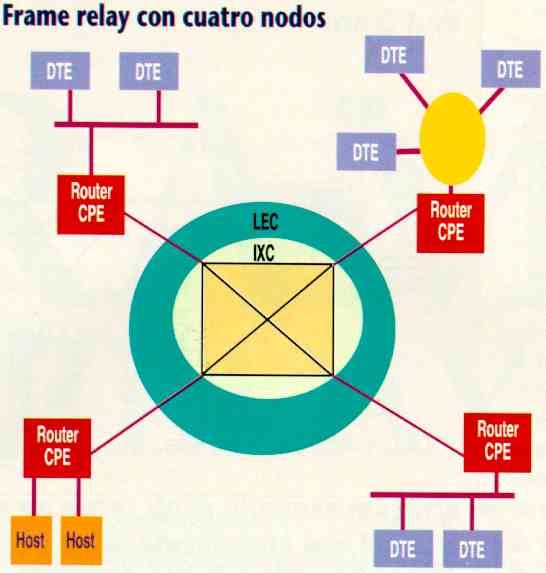

Red Frame Relay con 4 Nodos

La contratación:

A la hora de contratar un enlace Frame Relay, hay que tener en cuenta varios parámetros. Por supuesto, el primero de ellos es la velocidad máxima del acceso (Vt), que dependerá de la calidad o tipo de línea empleada.

Pero hay un parámetro más importante: se trata del CIR (velocidad media de transmisión o Committed Information Rate). Es la velocidad que la red se compromete a servir como mínimo. Se contrata un CIR para cada PVC o bien se negocia dinámicamente en el caso de SVC’s.

El Committed Burst Size (Bc) es el volumen de tráfico alcanzable transmitiendo a la velocidad media (CIR).

Por último la ráfaga máxima o Excess Burst Size (Be) es el volumen de tráfico adicional sobre el volumen alcanzable.

Para el control de todos estos parámetros se fija un intervalo de referencia (tc). Así, cuando el usuario transmite tramas, dentro del intervalo tc, a la velocidad máxima (Vt), el volumen de tráfico se acumula y las red lo acepta siempre que este por debajo de Bc. Pero si se continúa transmitiendo hasta superar Bc, las tramas empezarán a ser marcadas mediante el bit DE (serán consideradas como desechables).

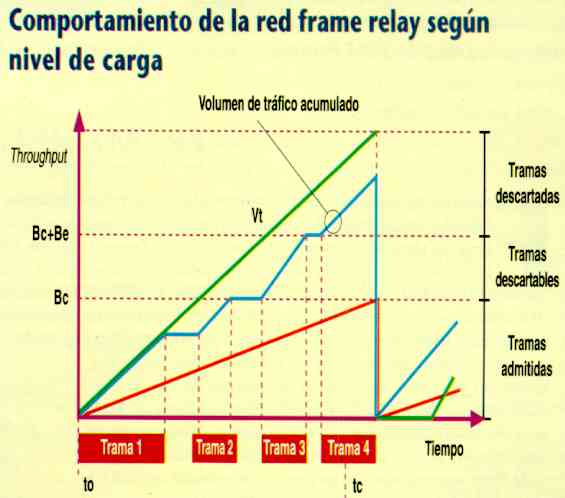

Comportamiento de Frame Relay según el nivel de carga
Por ello, si se continúa transmitiendo superando el nivel marcado por Bc+Be, la red no admitirá ninguna trama más.

Por supuesto la tarificación dentro de cada volumen (Bc/Be) no es igual, puesto que en el caso de Be, existe la posibilidad de que las tramas sean descartadas.

Situación actual y tendencias:

La clave para que Frame Relay sea aceptado con facilidad, al igual que ocurrió con X.25, y también ocurre ahora con RDSI, es su gran facilidad, como tecnología, para ser incorporado a equipos ya existentes: encaminadores (routers), ordenadores, conmutadores, multiplexores, etc., y que estos pueden, con Frame Relay, realizar sus funciones de un modo más eficiente.

Por ello, Frame Relay es una solución ampliamente aceptada, especialmente para evitar la necesidad de construir mallas de redes entre encaminadores (routers), y en su lugar multiplexando muchas conexiones a lugares remotos a través de un solo enlace de acceso a la red Frame Relay.

Su ventaja, como servicio público es evidente. Sin embargo, el hecho de ser un servicio público también llegar a ser un inconveniente, desde el punto de vista de la percepción que el usuario puede tener de otros servicios como X.25, y que han llevado, en los últimos años, a las grandes compañías, a crear sus propias redes, con sus propios dispositivos (fundamentalmente multiplexores, conmutadores y encaminadores) y circuitos alquilados.

El inconveniente de esas grandes redes, además de su alto coste por el número de equipos necesario, es el número de circuitos que pueden llegar a suponer y el intrincado laberinto que ello conlleva; por otro lado, se pueden llegar a generar cuellos de botella en determinados puntos, y grandes congestiones en toda la red. Por el contrario, Frame Relay permite una mayor velocidad y prestaciones, además de permitir que un mismo circuito sirva a varias conexiones, reduciendo, obviamente, el número de puertos y circuitos precisos, y por tanto el coste total.

El futuro de Frame Relay aparece como brillante, especialmente si lo comparamos con otras tecnologías no estandarizadas. En Frame Relay todo son ventajas: puede ser implementado en software (por ejemplo en un encaminador), y por tanto puede ser mucho más barato; Frame Relay esta orientado a conexiones, como la mayoría de las WAN’s; Frame Relay puede "empaquetar" tramas de datos de cualquier protocolo de longitud variable; la "carga del protocolo" (overhead) de Frame Relay es menor de un 5%. Como desventaja tendríamos que mencionar que Frame Relay sólo ha sido definido para velocidades de hasta 1,544/2,048 Mbps. (T1/E1), aunque esto sin duda es algo temporal. Además, Frame Relay no soporta aplicaciones sensibles al tiempo, al menos de forma estándar.

Pero Frame Relay sigue siendo una tecnología antigua, ya que no inventa nuevos protocolos ni mejora los dispositivos de la red, sino que se limita a eliminar parte de la carga de protocolo y funciones de X.25, logrando mejorar su velocidad. El resultado es una red más rápida, pero no una red integrada.

Además, dado que Frame Relay está orientado a conexión, todas las tramas siguen la misma ruta a través de la red, basadas en un identificador de conexión. Pero las redes orientadas a conexión son susceptibles de perderla si el enlace entre el nodo conmutador de dos redes falla. Aún cuando la red intente recuperar la conexión, deberá de ser a través de una ruta diferente, lo que origina un cambia en la demora extremo a extremo y puede no ser lo suficientemente rápido como para ser transparente a las aplicaciones.

Autor: Jordi Palet

Publicado por: Global Communications (Mayo 1997)
